به نام خدا
یخچال یک دستگاه مکاترونیکی محسوب میشود .
به تلفیق علم مکانیک و الکترونیک مکاترونیک میگویند .
اساس کار یخچال این است که گرمای مواد غذایی را از داخل کابین دستگاه به خارج دستگاه هدایت کند این کار تا جواب گرفتن پی در پی تکرار میشود !
چطور ؟
بدین صورت که گاز فریون در دما و فشار خاصی گرما میگیرد و در دما فشار خاص دیگر گرما را دفع میکند این اختلاف فشار و دما توسط کپیلری تیوپ یا همون لوله مویین انجام میشود و به گردش درآمدن گاز توسط کمپرسور محقق میشود .
قسمتی از چرخه گرماگیری که گاز فریون در یخچال گرما میگیرد را اواپراتور مینامند و قسمتی که این گرمای گرفته شده را پس میدهد کندانسور مینامند .

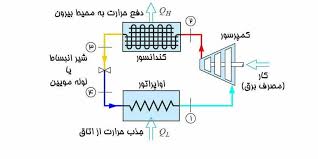

چرخه گرما گیری
ابتدا گاز از کمپرسور خارج میشود سپس وارد کندانسور میشود بعد از کندانسور جهت ایجاد اختلاف فشار و دما وارد لوله مویین میشود بعد از لوله مویی وارد اواپراتور میشود با گذشتن از اواپراتور به کمپرسور باز میگردد .
فیلتر درایر قبل از لوله مویین میباشد ولی جزء چرخه گرماگیری محسوب نمیشود به عبارت دیگر
کمپرسور بعد کندانسور بعد لوله مویین بعد اواپراتورمجدادا کمپرسور
این چرخه به قدری تکرار میشود تا آب در یخچال سرد و در فریزر یخ بزند !
زمان خاموش شدن کمپرسور
زمانی که سرما تکمیل شد اگر دستگاه ترموستاتی بود ترموستات برق کمپرسور را قطع میکند اگر دیجیتالی بود سنسور به برد تکمیل بودن سرما را گزارش میدهد و برد برق کمپرسور را قطع میکند .
کمپرسور تا گزارش مجدد سنسور خاموش میماند و استراحت میکند .
کمپرسور
کندانسور

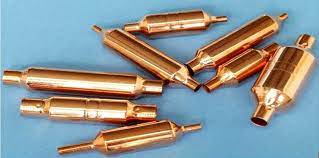

فیلتر درایر
جزء اصلی چرخه نیست المان حفاظتی محسوب میشود .

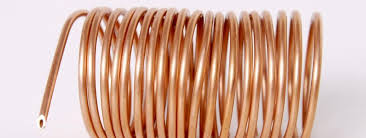

لوله مویی
اواپراتور
سخن آخر :
یخچال سرما تولید نمیکند بلکه گرما میگیرد !
